HIOKI鉗形表的基本使用方法

? 負載電流鉗形表的使用方法

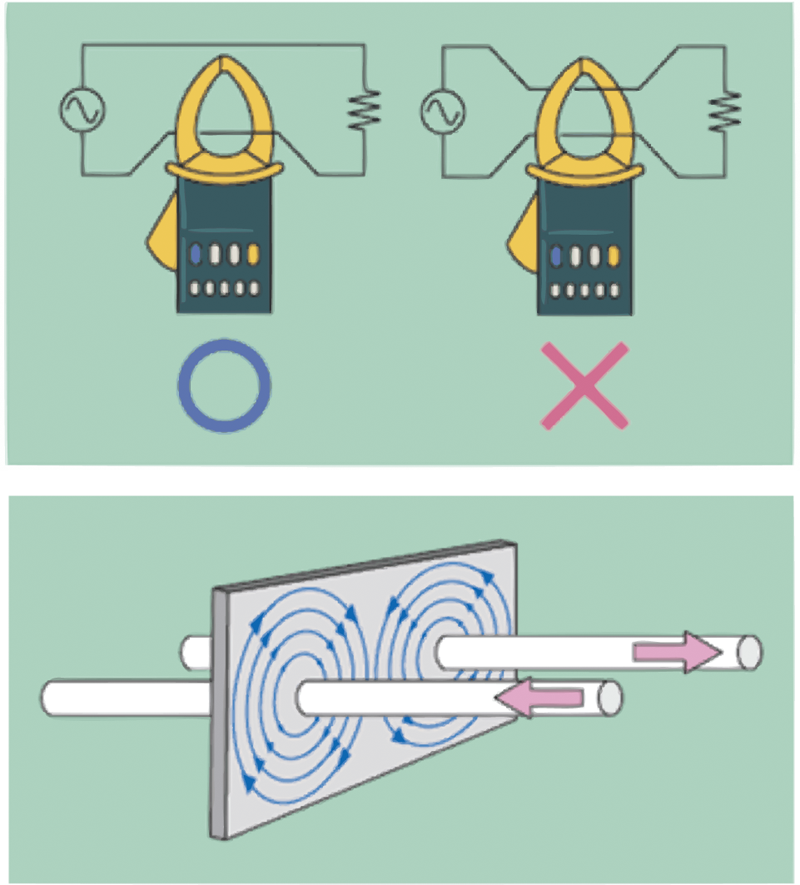

負載電流測量的時，如圖所示單相2線的話，則不要夾住兩根，只需夾住其中1根即可。鉗形表是從電流中測量產生的磁場，由于針對負載往返2根線中會形成同量的逆向磁場，因此兩個磁場彼此抵消，因?yàn)殂Q形表夾住的2根線的測試電流值變?yōu)榱?。三相線路時，需要分別夾住R、S、T的電線，測量各自的電流值。

? HIOKI泄漏電流鉗形表的使用方法

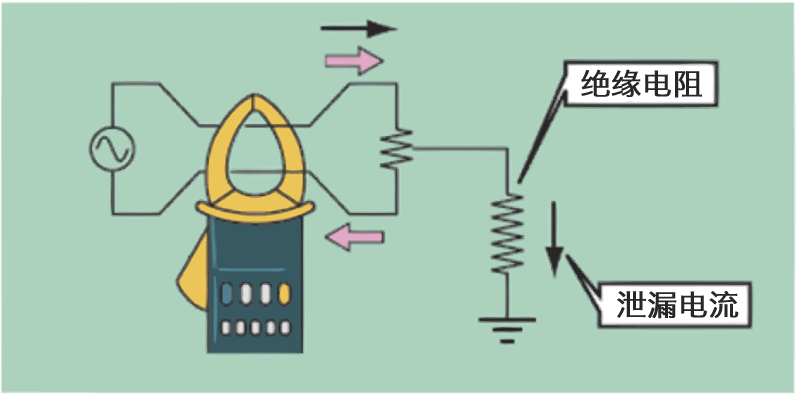

泄漏電流測量時，如圖所示若是單相2線需要夾住2根。鉗形表是從電流中測量產生的磁場，由于針對負載往返2根線中會形成同量的逆向磁場，因此兩個磁場彼此抵消。若是泄漏電流測量時，則在2個磁場中會產生差值，因此鉗形表夾住的2根的測試電流值就是泄漏電流。三相線路時，R、S、T3根電線一起夾住。另外，通過夾住接地線，也能測量泄漏電流。
